关于四川高压电缆接地故障的排除你知道多少?

作者:admin 发布日期: 2021-01-16 二维码分享

当时各工段正常组织生产,处于比较满的负荷状态,只能逐一排查,先对报警信息进行复位,余热发电站#1线的报警能复位掉,其余2个报警无法复位。二步是调整粉磨段的负荷,停掉一台水泥磨的负荷后退出粉磨站的2段进线柜,再查看并复位“余热发电站水泥#2线报警”信息,但此报警信息还是不能复位掉,初步判断是#2线的高压部分有问题。经对旋窑负荷进行调整后切除#2线进线,三处高压配电室的PT电压指示及各运行高压设备的带电指示灯显示正常。监控系统后台各参数正常。

经再进一步排查,故障点是总降到#2进线柜的电缆四条当中有一条遥测绝缘对地几乎为零,属于小电流接地。其具体地点是在高压配电室背后石坎去年塌方,此处电缆曾经受损过,塌方当时四条电缆各项电气试验均正常,投用到现在才出现对地故障,经对故障电缆进行处理后恢复了正常供电,公司生产没有受到影响。

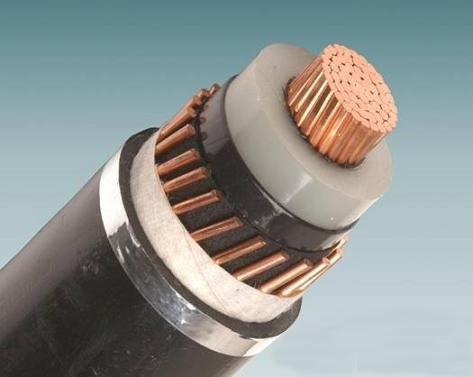

四川高压电缆

分析电力系统中单相接地有如下特征:

(1)不完全接地,监视电压表显示有故障的一相电压降低,另两相电压升高大于相电压;

(2)完全接地,监视电压表显示故障相电压为零,另两相电压等于线电压;

(3)稳定性接地则监视电压表指针不摆动,若指针表不停地摆动,则为间歇性接地,会出现打火现象;

(4)中性点经消弧线圈,装有中性点电压偏移电压表时,当出现不完全接地时可看到一定指示值,当出现完全接地时电压表指示为相电压,消弧线圈的接地报警灯亮;

(5)在运行过程中还可能发生弧光接地现象,此时非故障相会产生很高的过电压,会引起电压互感器熔芯烧断甚至会烧毁电压互感器。当前的电力系统很多都安装了单相接地选线系统,系统中一旦出现被监测的设备有高压单相接地,该选线系统能及时发出报警且能准确判断出故障地点,如果出现多个报警点,一般报警电流大的一路发生接地的可能性较大。

在电力系统运行过程中,有一种现象与单相接地极为相似。当PT柜电压互感器有一相高压熔芯烧断也会发出接地信号,但认真排查会发现,烧断熔芯的故障相对地电压同样会降低,但另两相电压不会升高,线电压则会降低,此时更换熔芯后接地信号即可消失。此类现象不是真正的接地故障。
